Pro Tools HD系统组成

第一部分

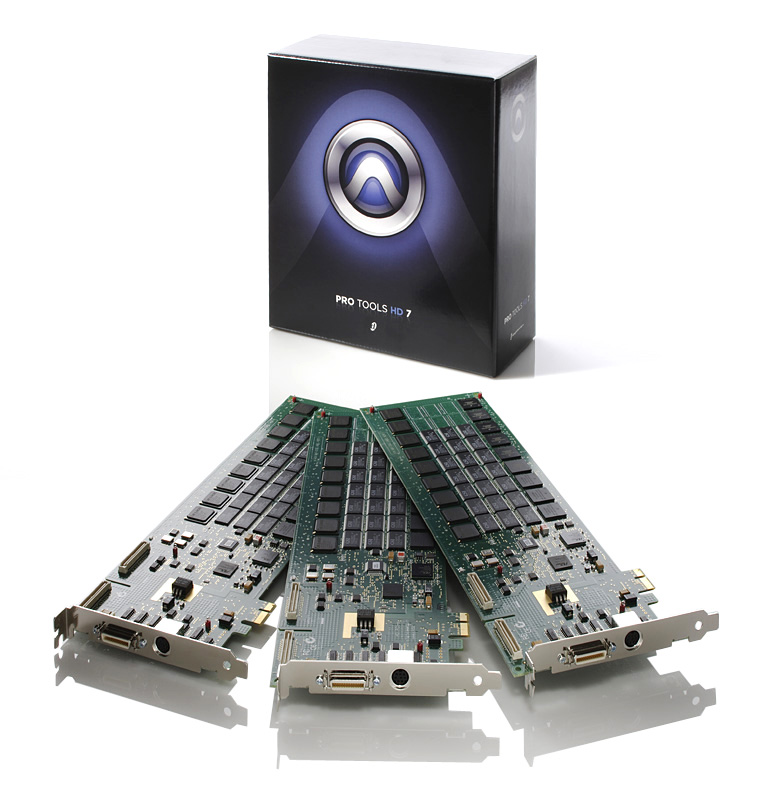

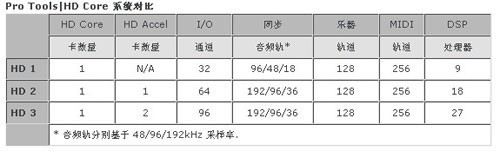

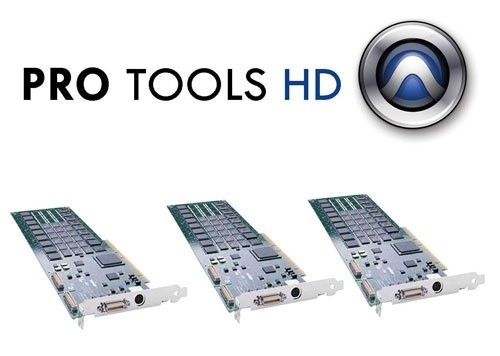

首先是HD Core核心卡（必须有此卡才能安装和运行Pro Tools TDM软件和进行DSP运算）.Pro Tools的音轨运算与TDM格式效果器都是通过HD Core核心卡的DSP蕊片运算而成，减轻了电脑负担，节省了电脑资源又加大了其稳定性。如果你需要更高的处理能力的时候，只需加装Pro Tools|HD Accel加速卡，就可以无限加强HD的处理性能。性能表如下：

Pro Tools|HD 1介绍

• 1块HD Core卡(PCI)或一块Accel Core卡(PCIe)
• 高达32通道I/O
• 44.1/48 kHz下提供高达96路同步音轨(共112路), 192 kHz (PCIe/PCI)下提供18路/共12路同步
• 高达128路乐器轨; 256路MIDI轨

Pro Tools|HD 2 Accel介绍

• 1块HD Core卡与1块HD Accel卡(PCI), 或一块Accel Core卡与1块HD Accel卡(PCIe)
• 高达64通道I/O
• 44.1/48 kHz下提供高达192路同步音轨(共256路), 192 kHz下提供36路同步
• 高达128路乐器轨; 256路MIDI轨

Pro Tools|HD 3 Accel介绍

• 1块HD Core卡与2块HD Accel卡(PCI), 或一块Accel Core卡与2块HD Accel卡(PCIe)
• 高达96通道I/O (继续附加DSP能达到最大160路)
• 44.1/48 kHz下提供高达192路同步音轨(共256路), 192 kHz (PCIe/PCI)下提供36路
• 高达128路乐器轨; 256路MIDI轨

第二部分：

I/O主要是负责数据流的输入和输出，DIGIDESIGN主要I/O有以下几种：

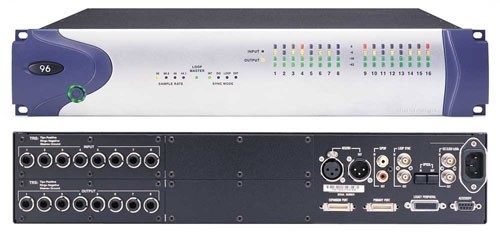

96 I/O

有8个大三蕊平横模拟输入和输出，有一对EBU和ADAT输入输出有HD自带的LOOP同步接口和外部字时钟接口，还有一对DIGILINK数字接口，主要用于连接HD 板卡与扩展I/O使用。

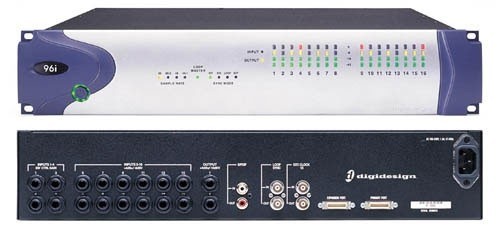

96i I/O

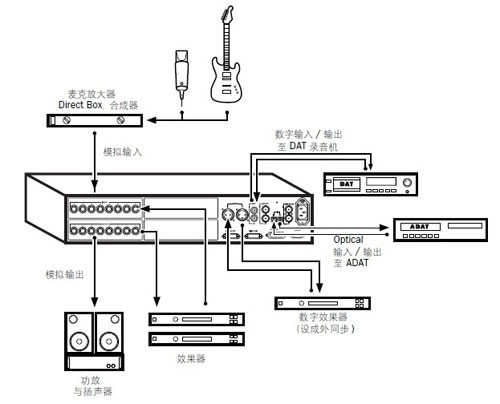

96i的16路模拟输入平衡/非平衡AD转换使用了大三芯（TRS）1/4"接口。一路24-bit 的数字S/PDIF 输入输出端口让你可以连接专业的DAT录音机、CD播放机与其他数字录音设备。其A/D与D/A转换器具备了与Digidesign 96 I/O同样的品质，确保你能为Pro Tools提供最保真的输入与输出信号。

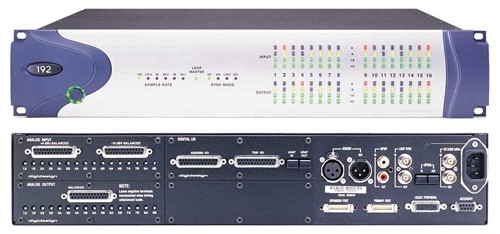

192 I/O

192 I/O，Pro Tools|HD接口家族的旗舰型号，是Digidesign有史以来音质最好的声频接口，要达到它的标准至少需要两倍于192 I/O的价格。除了支持高达16通道的模拟与数字输入输出之外，192 I/O还使用了各种各样的模拟/数字I/O方式以供选择，包括8通道高解析度、经典音质的模拟I/O、8通道AES/EBU输入输出、8通道TDIF接口、16通道ADAT 接口与2路附加AES/EBU或S/PDIF数字接口。

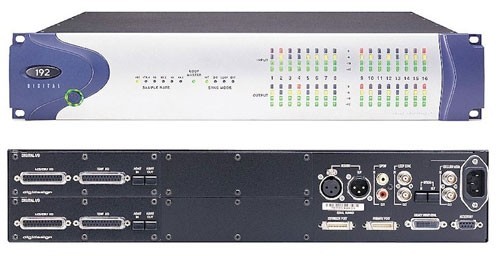

192 Digital I/O

192 Digital I/O是一款高解析度声频接口，让Pro Tools|HD平台良好兼容各类型数字信号而设计。作为192 I/O与96I/O的同胞，192 Digital I/O使用了各类型的数字I/O接入方式，包括高达16通道的AES/EBU、TDIF、ADAT I/O与S/PDIF输入/输出。

有16个三种格式的数字输入输出。

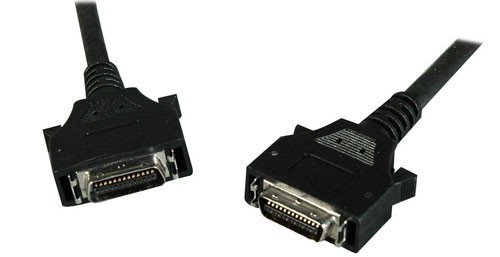

所有的I/O接口只须通过DIGILINK数据线直接和HD卡连接就可完成数据的输入输出。

如果只使用一台192 I/O，96i I/O,或者192 digital I/O和 96 I/O只需用DIGILINK数据线将 I/O的PRIMARY 接口连接至 CORE核心卡 就可以自动识别I/O，开始工作。系统中至少要有一台I/O才能启动Pro Tools软件。

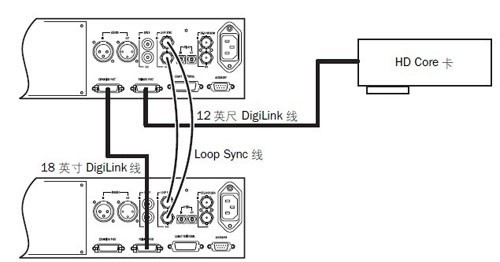

如果您有两台I/O那么您可以用主I/O（也就是连接在CORE卡上的那一台叫主I/O）的Expansion Port 使用DIGILINK数据线连接至下一台的PRIMARY 接口。然后使用BNC连接线来进行LOOP 时钟同步。LOOP同步方式为把主I/O的LOOP 时钟OUT接到下一台的IN，然后从最后一台I/O的OUT 接回第一台的LOOP时钟IN，这样就形成了一个循环。这样的同步方式适合多台I/O同时工作。
