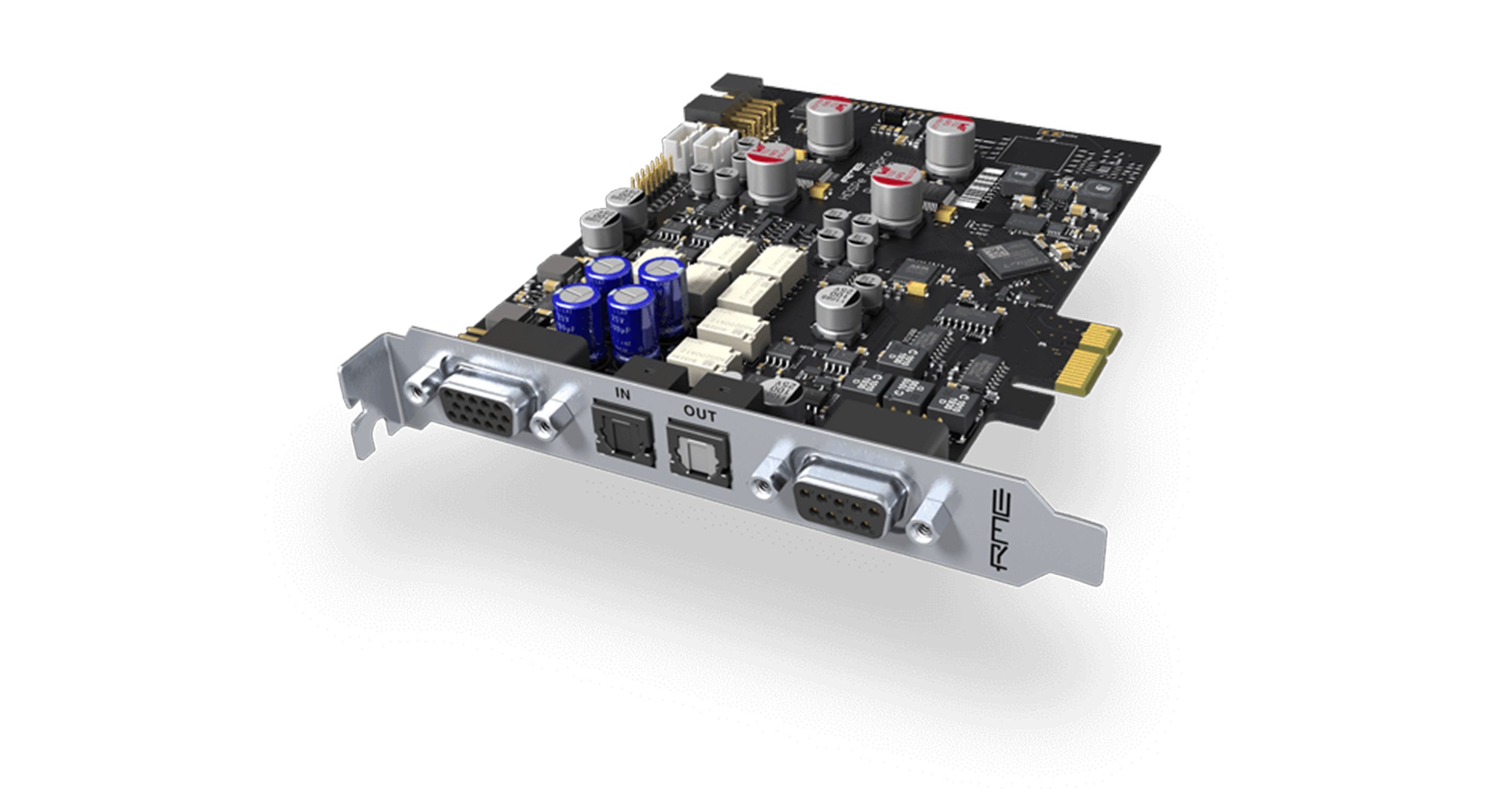

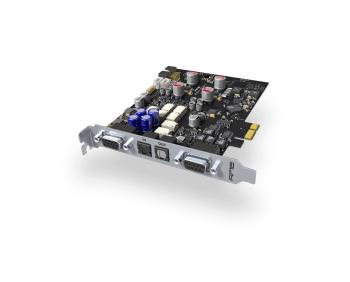

RME HDSPe AIO Pro 30通道192kHz PCI Express音频接口卡
HDSPe AIO Pro提供以下独特功能：
平衡的* 立体声模拟输入和输出, 24-bit/192kHz
全部模拟输入输出支持192 kHz, 可用通道数量不变
1 ADAT数字输入/输出, 支持192 kHz（S/MUX4）
1 SPDIF数字输入/输出, 支持192 kHz
1 AES/EBU数字输入/输出, 支持192 kHz
1 大功率耳机输出, 将DA转换器与播放设备分离
1 MIDI输入/输出，通过辫子线获得16通道高速MIDI
DIGIcheck - RME独有的音频信号测量、分析以及测试工具
TotalMix FX: 760通道混音器（42 bit内部分辨率）
本地PCI Express -无需PCI至PCI Express桥接
带有静音继电器的输出
+24 dBu 输入/输出电平
Tech Specs
模拟输入
RCA （标配D-sub辫子线）
输入: RCA, 非平衡
输入阻抗: 18 kOhm
输入灵敏度，可切换+24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
信噪比 (SNR) @ +19/24 dBu: 117 dB RMS 未加权, 120 dBA
信噪比 (SNR) @ +13 dBu: 116 dB RMS 未加权, 118 dBA
信噪比 (SNR) @ +4 dBu: 112 dB RMS 未加权, 114 dBA
频率响应 @ 44.1 kHz, -0.1 dB: 7 Hz – 20.5 kHz
频率响应 @ 96 kHz, -0.5 dB: 3 Hz – 45.5 kHz
频率响应 @ 192 kHz, -1 dB: 2 Hz – 92 kHz
THD @ -1 dBFS: -114 dB, 0.0002 %
THD+N @ -1 dBFS: -110 dB, 0.0003 %
通道隔离度: > 110 dB
XLR （可选购的D-sub辫子线）
与RCA一样, 除了:
输入: XLR, 伺服平衡
输入阻抗 平衡: 36 kOhm, 非平衡: 18 kOhm
信噪比 (SNR) @ +4 dBu: 116 dB RMS 未加权, 118 dBA
模拟输出
RCA（标配D-sub辫子线）
输出: RCA, 非平衡
输出阻抗 +19/+13 dBu: 75 Ohm. +4/-2 dBu: 80 Ohm
输出电平 可切换+19 dBu, +13 dBu, +4 dBu, -2 dBu @ 0 dBFS
信噪比 (SNR) @ +19 dBu: 117 dB RMS 未加权, 119 dBA
信噪比 (SNR) @ +13 dBu: 116 dB RMS 未加权, 118 dBA
信噪比 (SNR) @ +4 dBu: 114 dB RMS 未加权, 116 dBA
信噪比 (SNR) @ -2 dBu: 110 dB RMS 未加权, 112 dBA
频率响应 @ 44.1 kHz, -0.1 dB: 10 Hz – 20.2 kHz
频率响应 @ 96 kHz, -0.5 dB: 4 Hz – 44.6 kHz
频率响应 @ 192 kHz, -1 dB: 3 Hz – 83 kHz
THD @ 0 dBFS: < -107 dB, 0.0005 %
THD+N @ 0 dBFS: -105 dB, 0.0006 %
通道隔离度: > 110 dB
XLR（可选购的D-sub辫子线）
与RCA一样, 除了:
输出 XLR
输出阻抗 +24/+19 dBu: 150 Ohm. +13/+4 dBu: 160 Ohm
输出电平 可切换+24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
信噪比 (SNR) @ +24 dBu: 117 dB RMS 未加权, 120 dBA
耳机
与RCA一样, 除了:
输出: 6.3 mm TRS接口, 非平衡, 立体声
输出阻抗: 0.1 Ohm
信噪比(SNR) @ +19 dBu (大功率): 117 dB RMS 未加权, 119 dBA
信噪比(SNR) @ +7 dBu (低功率): 113 dB RMS 未加权, 115 dBA
输出电平 @0 dBFS, 大功率, 负载150 Ohm及以上: +19 dBu (6.9 V)
输出电平 @0 dBFS, 低功率, 负载16 Ohm及以上: +7 dBu (1.73 V)
THD+N @ + 15 dBu, 32 Ohm负载, 590 mW: -97 dB, 0.0016 %
最大功率@ 0.1% THD 32 Ohm: 每通道730 mW
数字输入
AES/EBU
1 x XLR, 变压器平衡, 电位隔离, 符合AES3-1992
高灵敏度输入级(< 0.3 Vpp)
SPDIF兼容 (IEC 60958)
支持民用和专业格式
无拷贝保护
锁定范围: 28 kHz – 200 kHz
SPDIF
1 x RCA, 变压器平衡,符合IEC 60958
高灵敏度输入级(< 0.3 Vpp)
AES/EBU兼容 (AES3-1992)
支持民用和专业格式
无拷贝保护
锁定范围: 28 kHz – 200 kHz
ADAT光纤
1 x TOSLINK, 格式Alesis规范
标准: 8通道24 bit, 最高支持48 kHz
双倍速(S/MUX): 4通道24 bit 96 kHz
四倍速(S/MUX4): 2通道24 bit 192 kHz
Bitclock PLL确保即使变速条件下也能完美同步
锁定范围: 31.5 kHz – 50 kHz
数字输出
AES/EBU
1 x XLR, 变压器平衡, 电位隔离, 符合AES3-1992
输出电平.0 Vpp
专业格式符合AES3-1992 修正案 4
单线模式, 采样率28 kHz 最高达200 kHz
SPDIF
1 x RCA, 变压器平衡, 符合IEC 60958
输出电平 专业 2.3 Vpp, 民用 1.0 Vpp
专业格式符合AES3-1992修正案4
民用格式SPDIF符合IEC 60958
单线模式, 采样率28 kHz最高达200 kHz
ADAT
1 x TOSLINK, 格式符合Alesis规格
标准: 8通道24 bit,最爱国48 kHz
双倍速 (S/MUX): 4通道 24 bit 96 kHz
四倍速(S/MUX4): 2通道24 bit 192 kHz
数字
时钟: 内部, ADAT输入, SPDIF输入,AES输入,同步输入, 可选的字时钟/ LTC输入
外部时钟的抖动抑制: > 50 dB (2.4 kHz)
有效时钟抖动对于AD/DA转换的影响：接近0
即使抖动大于100 ns，PLL仍可确保零出错
数字Bitclock PLL确保无故障变速ADAT操作
支持的采样率: 28 kHz ~ 200 kHz
MIDI
1 x MIDI I/O, 5-针DIN插孔
通过光耦输入电位隔离
高速模式: 抖动和响应时间一般小于1 ms
输入和输出采用独立128字节FIFO
