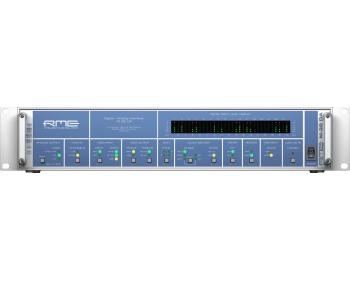

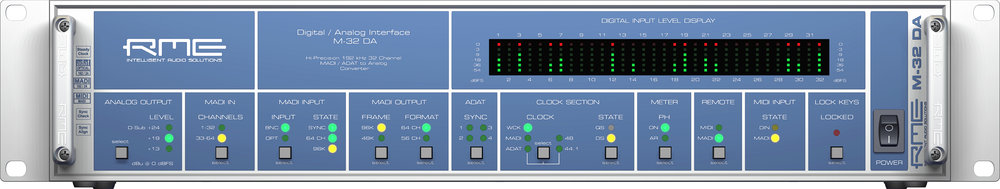

RME M-32 / M-16 DA 32/16通道192kHz MADI/ADAT到模拟信号转换器
接口特点
M-32 AD: 32通道模拟输入
M-16 AD: 16通道模拟输入
1对MADI输入/输出接口(光纤以及同轴)
4个ADAT输出接口(TOSLINK)
1个ADAT输入(仅用于同步信号)
MIDI输入/输出接口(5针DIN)
字时钟输入/输出接口(BNC)
重点
32通道*模数转换器,全对称设计,116dBA
19英寸机架,2U
M-32 AD:32通道模拟输入(平衡TRS以及25针D-sub接口,信号最高+24 dBu)
M-16 AD:16通道模拟输入(平衡TRS以及25针D-sub接口,信号最高+24 dBu)
1对MADI输入/输出接口(光纤以及同轴),96kHz 32通道,192kHz 16通道
4个ADAT输出接口(TOSLINK),96kHz 16通道(S/MUX),192kHz 8通道(S/MUX4)
1个ADAT输入(仅用于同步信号)
MIDI输入/输出接口(5针DIN)
字时钟输入/输出接口(BNC)
MADI输入/输出零延迟:当MADI叠加无须延迟补偿
具有模拟限制器
32*组LED电平显示,每组有5个LED灯
32*组LED显示限制器工作状态,每通道1个LED灯
SteadyClockTM——让音质一直保持完美,不受外部同步信号的影响
SyncCheck®——独特的可以检查时钟同步状况的技术
所有设置都可以长久的被保存
可完全远程控制
M-16 AD与M-32 AD是完全一样的,除了以下区别:
只有16通道模数转换设备
没有风扇
功率更低:40W
技术指标
模数输入接口:1/4英寸TRS与25针D-sub,平衡接口,全对称音频通路
模数输出接口:4个ADAT光纤,1个MADI光纤/同轴
模数转换动态范围:113dB RMS非加权,116dBA
模数转换THD:< -110 dB (< 0.00032 %)
模数转换THD+N:< -104 dB (< 0.00063 %)
模数转换频率响应,-0.1 dB:10 Hz - 23.2 kHz (sf 48 kHz)
模数转换频率响应,-0.5 dB:< 5 Hz - 45 kHz (sf 96 kHz)
模数转换频率响应,-1 dB:< 5 Hz - 80 kHz (sf 192 kHz)
0dBFS输入电平:+24 dBu、+19 dB、 +13 dBu
采样频率:44.1、48、88.2、96、176.4、192 kHz,抖动:通常< 1 ns,在使用内部时钟、字时钟、ADAT以及MADI输入情况下
抖动灵敏度:所有PLL都可以在100ns抖动下无差错工作
抖动抑制: > 30 dB (2.4 kHz)
电源:内部电源选择电路,可支持100V-240V交流电压,60W
尺寸:(宽度x高度x深度)483 x 88 x 200 mm
