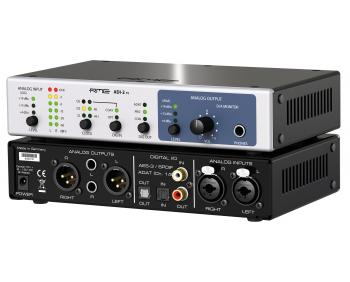

RME ADI-2 FS 高性能 192 kHz 2通道 ADAT.SPDIF.AES/EBU 数模/模数转换器
概述
接口特点
1 x 立体声模拟输入/输出
1 x ADAT或SPDIF输入/输出(光纤及同轴,兼容AES/EBU信号)
ADI-2 FS是一个小型的,非常灵活的2通道高端模数/数模转换器。这个9.5"的小型设备具有顶级的SPDIF、AES和ADAT格式AD/DA转换器,最高支持192kHz。兼容性非常好,无论是什么格式,只要简单地连接上就好了。
ADI-2 FS具有平衡输入输出、耳机监听输出、保证最优转换质量的SteadyClock FS、3级硬件输入输出电平控制,以及新增的模式数字-数字(D-D)和模拟-模拟(A-A),使ADI-2 FS成为一款全能工具以及灵活的问题解决者。它的专业级音质也使它有资格作为其他转换器的扩展。
技术指标
AD(模数转换)
信噪比 (SNR) @ +19 dBu: 117 dB RMS 未加权, 121 dBA
频率响应 @ 44.1 kHz, -0.1 dB: 5 Hz – 20.5 kHz
频率响应 @ 96 kHz, -0.5 dB: 3 Hz – 45.5 kHz
频率响应 @ 192 kHz, -1 dB: 2 Hz – 92.7 kHz
THD @ -1 dBFS: -114 dB, 0.00015 %
THD+N @ -1 dBFS: -112 dB, 0.00025 %
通道隔离: > 110 dB
最大输入电平 AD: +19 dBu
输入: XLR or 1/4" TRS, 电子平衡
输入阻抗 平衡: 36 kOhm, 非平衡: 18 kOhm
输入灵敏度: +4 dBu, +13 dBu, +19 dBu @ 0 dBFS
DA(数模转换)
信噪比 (SNR): 117 dB RMS 未加权, 120 dBA
频率响应 @ 44.1 kHz, -0.1 dB: 10 Hz – 20.2 kHz
频率响应 @ 96 kHz, -0.5 dB: 5 Hz – 44.9 kHz
频率响应 @ 192 kHz, -1 dB: 3 Hz – 88 kHz
THD @ -1 dBFS: -112 dB, 0.00025 %
THD+N @ -1 dBFS: -110 dB, 0.00032 %
THD @ -3 dBFS: -116 dB, 0.00016 %
通道隔离: > 110 dB
最大输出电平 DA: +19 dBu
输出: XLR 平衡, 1/4" TRS 非平衡/平衡
输出阻抗: XLR 平衡 150 Ohm, TS 非平衡100 Ohm
输出电平: +4 dBu, +13 dBu, +19 dBu @ 0 dBFS
DA(数模转换) - Phones(耳机)
与DA一样,除了
输出: 6.3 mm 立体声TRS, 非平衡
输出阻抗: 0.1 Ohm
输出电平 @ 0 dBFS, 负载100 Ohm及以上: +19 dBu (6.9 Vrms)
最大功率 32 Ohm 负载: 0.7 W 每通道 (0.01% THD, +16 dBu, 4.9 Vrms)
THD 32 Ohm 负载 @ +15 dBu: -110 dB, 0.0003 %
ANA模式 (模拟输入至模拟输出)
信噪比 (SNR) @ +19 dBu: 123 dB RMS 未加权, 126 dBA
信噪比 (SNR) @ +13 dBu: 119 dB RMS 未加权, 122 dBA
信噪比 (SNR) @ +4 dBu: 112 dB RMS 未加权, 115 dBA
频率响应 -0.5 dB: 1 Hz – 120 kHz
THD+N @ +19 dBu: -116 dB, 0.00016%
通道隔离: > 120 dB
最大输入/输出电平: +22 dBu
数字
时钟: 内部, ADAT输入, SPDIF输入
外部时钟抖动抑制: > 50 dB (2.4 kHz)
有效时钟抖动对AD和DA转换的影响: 几乎为零
即使抖动大于100 ns,PLL仍可确保零出错
用于无故障变频ADAT运行的附加数字位时钟PLL
支持的外部时钟采样率 (SPDIF): 28 kHz至200 kHz
支持的外部时钟采样率(ADAT): 40 kHz至49 kHz
内部时钟: 32 kHz, 44.1 kHz, 48 kHz, 64 kHz, 88.2 kHz, 96 kHz, 176,8 kHz, 192 kHz
数字输入/输出
数字输入同轴不接地变压器耦合
格式: 光纤 (TOSLINK), RCA (兼容SPDIF, AES/EBU)
民用格式 SPDIF,符合 IEC 60958
专业格式,符合AES3-1992修正案4
SPDIF同轴
RCA, 符合IEC 60958
高灵敏度输入级 RCA: < 0.2 Vpp输入电平
输出电压 RCA 民用 0.7 V, 专业 1.4 V
单线模式, 采样率28 kHz至200 kHz
SPDIF光纤
1 x 光纤, 符合IEC 60958
采样率28 kHz至200 kHz
ADAT
TOSLINK
标准: 8通道 24 bit, up to 48 kHz
双倍速 (S/MUX): 4通道 24 bit 96 kHz
四倍速 (S/MUX4) : 2通道 24 bit 192 kHz
通用
标配电源: 外部开关PSU, 100 - 240 V AC, 2 A, 24 W
闲置(待机光环为白色,但无工作)功耗: 5,2 W (430 mA @ 12V)
最大功耗: 10 W (830 mA @ 12 V)
尺寸 (宽x高x深): 215 x 44 x 130 mm (8.5" x 1.73" x 5.1")
重量: 900 g ( 2.0 lbs)
温度范围: +5° 至+50° C (41° F 至122°F)
相对湿度: < 75%, 无冷凝
